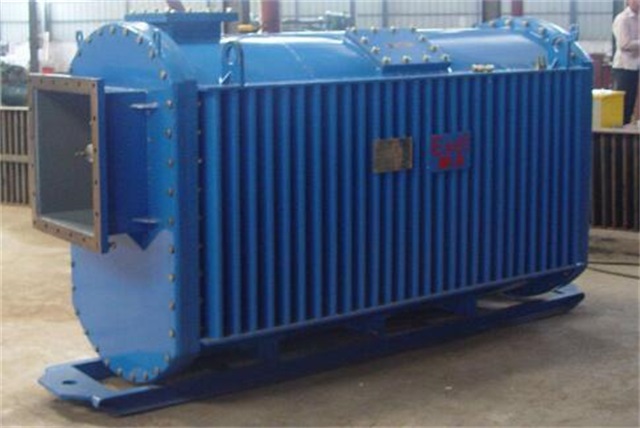

KBG-180型矿用隔爆型变压器作为非煤矿供电系统中的电气设备，10kV(6kV)高压电往前一级高压配电装置输入到干式变压器一次侧带电，二次感应输出低电压，经独立使用的馈电装置供给设备使用。KBG-180型矿用隔爆型变压器适用于煤矿井下中央变电所、井底车场、总进风道和主要进风道，虽然有瓦斯但无**危险的场所。也适用于隧道比较潮湿的环境中。其邮箱结构坚固，可承受一个大气压的压力试验，箱盖上无储油柜箱壁两侧焊有高、低压电缆接线盒，作为电缆接线之用。高压线圈有额定电压及+5%的分接电压，利用分接开关变换电压，变换电压时必须先切断电源，然后去除箱壁上分接开关的风雨罩进行变换分接。变压器低压侧允许“Y”形接成690伏供电，也可改接成“△”形接成400伏供电，在电缆接线盒内直接将次级端头引出六个瓷套供用户改装。整个变压器的吊起是利用箱壁所焊的吊拌，变压器箱底均装有小车支架，在支架上备有安装孔，可供矿井需要加装矿车滚轮。
KBG-180型矿用隔爆型变压器使用条件
1.高海拔不超过1000m，特殊环境另作说明;
2.环境温度**+40**日平均温度+25**年平均气温+20℃，户外**气温-20℃
3.安装在矿井下虽有煤尘、万斯但无**危险的场所;
4.电源电压的波形近似正弦波。
KBG-180型矿用隔爆型变压器适用条件
a、海拔高度不超过2000m;
b、环境大气压力80～110kPa;
c、周围介质温度为-20℃～+40℃;
d、空气相对湿度不大于95%(+25℃时);
e、周围空气中含有**性气体(甲烷类)和煤尘的煤矿井下;
f、在无显著摇动和冲击振动的地方，垂直倾斜不超过15°;
g、在无足以腐蚀金属及破坏绝缘的气体和蒸气的环境中;
h、能防止水和液体浸入的地方;
i、电源电压允许波动范围：额定电压-1
KBG-180型矿用隔爆型变压器结构
KBG-180型矿用隔爆型变压器由单独的干式变压器、壳体和电缆组成一体，作为井下供、变电设备使用，即为矿用干式变压器，矿用一般型移动变电站用干式变压器即没有配备高低压开关时的中间箱壳部分，箱壳内装有变压器机芯，即绕组部分和铁心部分。
KBG-180型矿用隔爆型变压器的输入电压可适应额定电压+5%至-5%的线路电压。如果需要改变高压输入分接电压时，在确认变压器不带电的状态下，打开箱体上的高压接线盒盖，按表4改变高压分接板上的连接片位置。出厂时连接片一律在4-5，即额定输入电压10000V上。该产品适用于煤矿井下安全监控、通讯等弱电系统中需要将交流1140V、660V、380V、220V电压换成交流127V电压的场合。
