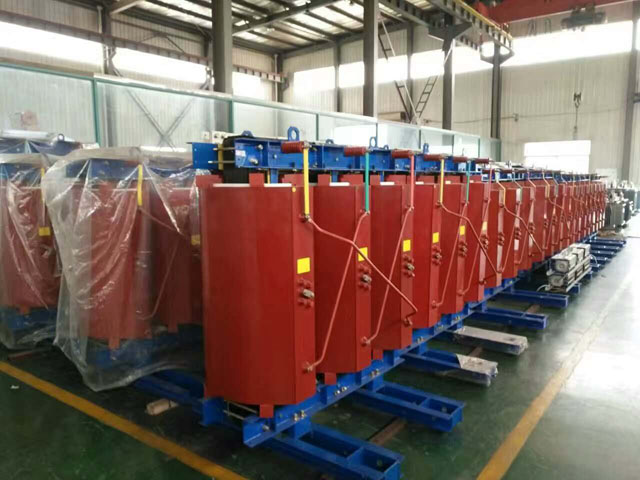

SCB10-1600KVA干式变压器以环氧树脂为绝缘材料,高压线圈为线绕、低压线圈为箔绕方式生产,在真空中浇注环氧树脂并固化,构成高强度玻璃钢体结构。SCB10-1600KVA干式变压器具有电气性能好、耐雷电冲击能力强、抗短路能力强、机械强度高、局部放电量低、可靠性高等特点。并可安装温度显示控制器,对变压器线圈的运行温度进行显示和控制,保证变压器正常使用寿命。
SCB10-1600KVA干式变压器特点：
1.适用范围
干式变压器适用于额定容量在31500kVA及以下，电压等级35kV及以下的无励磁调压和有载调压干式变压器。
2.使用条件
1海拔不超过1000m，环境温度不超过40°C。若环境温度高于40°C或海 拔超过1000m时，应按GB1094.11-2007的规定作适当的调整。
电源电压的波形近似于正弦波。
三相变压器所连接的电源电压近似对称。
2外壳防护等级有IP00、IP20、IP30等型式。
3冷却方式有空气自冷(AN)和强迫风冷(AF)两种。要求变压器室必须具有良好的通风能力，每1kW损耗所需要的空气流量不小于4m^3/min。
产品装卸
1装卸时严格按**标准及装卸规程操作。
2装卸设备可采用起重机、汽车吊或叉车等起吊设备。
3产品吊装可采用以下三种方式进行。
A：同时使用变压器上的所有吊板起吊，吊升时吊索与垂线的角度不超过30°。调整吊索的长度使吊钩正对变压器重心。如图a。
B：若因吊高限制不能符合条件，应在包装箱底板的四角垫木处(滑木倒角处附近)挂吊索，同时保证吊索与垂线的角度不超过30°。调整吊索的长度使吊钩正对变压器重心。C：带外壳的变压器，除可以采用图b所示的应用包装箱底板垫木处挂吊索起吊外，还可以采用变
压器上的吊板起吊，方法是先打开包装箱顶盖，可以看到如图c所示的变压器顶窗，打开顶窗，将吊索伸入变压器外壳，如图d，并按方法A起吊。
4用户应采用开箱专用工具或合适的工具(钉锤、扳手、螺丝刀等)将包装箱打开，不可用金属物或其它工具撞击包装箱，以免损坏产品。
5干式变压器除温控箱外一般为整体运输，温控箱按原包装固定在变压器本体包装箱内。
6若因运输或结构等原因将整台变压器拆卸成几部分并分别包装时，打开包装箱后，用户应按装箱单和拆卸一览表核对附件是否完整，留下记录。
SCB10-1600KVA干式变压器结构特点:
1.铁芯
采用优质冷轧晶粒取向硅钢片,铁芯硅钢片采用45度全斜接缝,使磁通沿着硅钢片接缝方向通过.
2.绕组
有以下几种:(1)缠绕式(2)环氧树脂浇注(3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构能有效的防止浇注的树脂开裂,提高了设备的可靠性)
(4)多股玻璃丝浸渍环氧树脂缠绕式
一般采用多层圆筒式或多层分段式结构
4.低压绕组
一般采用层式或箔式结构
SCB10-1600KVA干式变压器采用薄层环氧树脂浇注来包封高、低压绕组的干式变压器,设计合理,工艺先进,局部放电量小、噪音低,具有阻燃、自熄、防潮、散热性好,免维护,无污染等特点。SCB10-1600KVA干式变压器铁芯及夹件表面经防护树脂特殊处理,外形美观。低压箔绕,高压采用分段多层圆筒式结构,使之安匝分布平衡,漏磁小,机械强度高,抗短路能力强。
