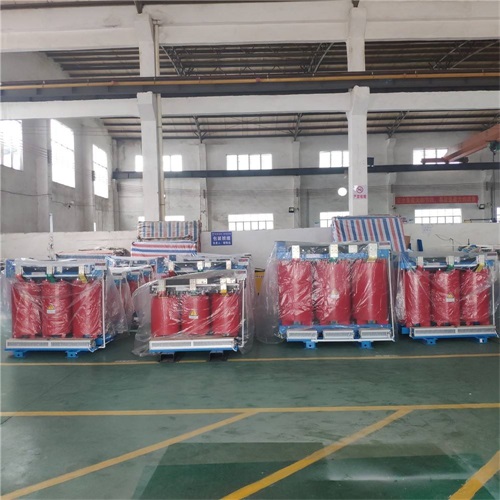

干式变压器依靠空气对流进行冷却,一般用于局部照明、电子线路等小容量变压器,在电力系统中,一般汽机变、锅炉变、除灰变、除尘变、脱硫变等都是干式变,变比为6000V/400V,用于带额定电压380V的负载。简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。
在结构上可分为两种类型: (1)固体绝缘包封绕组(2)不包封绕组干式变压器结构特点: 1.铁芯采用优质冷轧晶粒取向硅钢片,铁芯硅钢片采用45度全斜接缝,使磁通沿着硅钢片接缝方向通过。 2.绕组有以下几种:(1)缠绕式(2)环氧树脂加石应砂填充浇注(3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构) (4)多股玻璃丝浸渍环氧树脂缠绕式(一般多采用3,因为它能有效的防止浇注的树脂开裂,提高了设备的可靠性) 3.高压绕组一般采用多层圆筒式或多层分段式结构4.低压绕组一般采用层式或箔式结构干式变压器形式: 1.开启式。是一种常用的形式,其器身与大气直接接触,适应于比较干燥而洁净的室内,(环境温度20度时,相对湿度不应超过85%),一般有空气自冷和风冷两种冷却方式。 2.封闭式。器身处在封闭的外壳内,与大气不直接接触。(由于密封。散热条件差。主要用于矿用它属于是防爆型的) 3.浇注式。用环氧树脂或其它树脂浇注作为主绝缘,它结构简单。体积小。适用于较小容量的变压器。
【干式变压器】:仅仅是变压器的一种,因为干式变压器绕组散热是利用空气自然散热或强迫风冷(用风机强迫空气对流),没有易燃易爆物质,因而广泛应用在要 求比较高的场所,如建筑物内地下室。与之不同的有油浸式变压器,是利用变压器油的对流进行散热,而变压器油在事故状况下或泄露出有燃烧危险,一般不能直接安装在上述场所。
【箱式变电站】:包含高压进出线、计量装置、变压器、低压进线、低压配电出线等内容的“组合式”设备,相当于一个完整的变电所。但箱式变电站通常安装在建筑之外,所以对变压器的选择没有特殊要求,一般就用油浸式变压器(价格低)。
