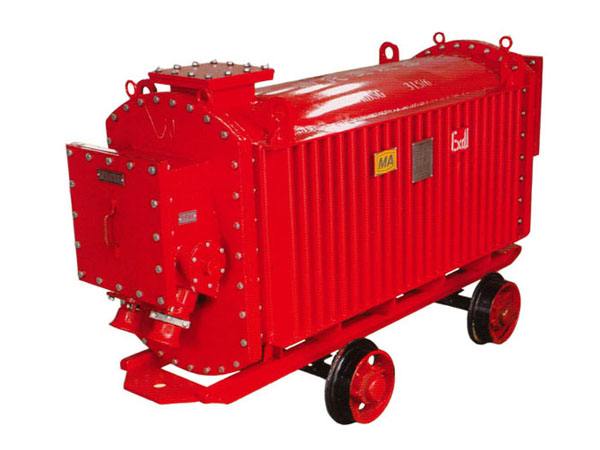

矿用变压器的用途和各种的应用是离不开相关的设计的，矿用变压器设计需要注意的问题也是有很多的，一般情况下矿用变压器设计的过程中也是需要进行计算的，对于矿用变压器的设计的相关的计算是什么呢?还是和矿用变压器厂家的小编进行详细去了解一下吧：
当开关晶体管Tr ton时,矿用变压器初级Np有电流 Ip,并将能量储存于其中(E = LpIp / 2).由于Np与Ns极性相反,此时二极管D反向偏压而截止,无能量传送到负载.当开关Tr off 时,由楞次定律: (e = -N△Φ/△T)可知,矿用变压器原边绕组将产生一反向电势,此时二极管D正向导通,负载有电流IL流通.反激式转换器之稳态波形导通时间 ton的大小将决定Ip、Vce的幅值:
Vce max = VIN / 1-Dmax
VIN: 输入直流电压 ; Dmax : 大工作周期
Dmax = ton / T
由此可知,想要得到低的集电极电压,必须保持低的Dmax,也就是Dmax<0.5,在实际应用中通常取Dmax=0.4,以限制Vcemax≦2.2VIN.
开关管Tron时的集电极工作电流Ie,也就是原边峰值电流Ip为: Ic = Ip = IL / n. 因IL = Io,故当Io一定时,匝比n的大小即决定了Ic的大小,上式是按功率守恒原则,原副边安匝数相等NpIp=NsIs而导出. Ip亦可用下列方法表示:
Ic = Ip = 2Po / (η*VIN*Dmax)η: 转换器的效率
公式导出如下:
输出功率 : Po = LIp2η / 2T
输入电压 : VIN = Ldi / dt设 di = Ip,且 1 / dt = f / Dmax,则:
VIN = LIpf / Dmax 或 Lp = VIN*Dmax / Ipf
则Po又可表示为 :
Po = ηVINf DmaxIp2 / 2f Ip = 1/2ηVINDmaxIp
∴Ip = 2Po / ηVINDmax
上列公式中 :
VIN : 小直流输入电压 (V)
Dmax : 大导通占空比
Lp : 矿用变压器初级电感 (mH)
Ip : 矿用变压器原边峰值电流 (A)
f : 转换频率 (KHZ)
以上是矿用变压器的相关的设计的计算和主要的计算的流程和方式供大家进行参考，对于矿用变压器的设计您还有什么其他的疑问和问题的话请登录我们的网站进行了解吧!
